صندوق مجمع للنظام توليد الطاقة الشمسية (تيار مستمر) / كومباينر بوكس PV DC Combiner Box
صندوق تجميع الطاقة الشمسية بتيار مستمر، صندوق تجميع PV مقاوم للماء

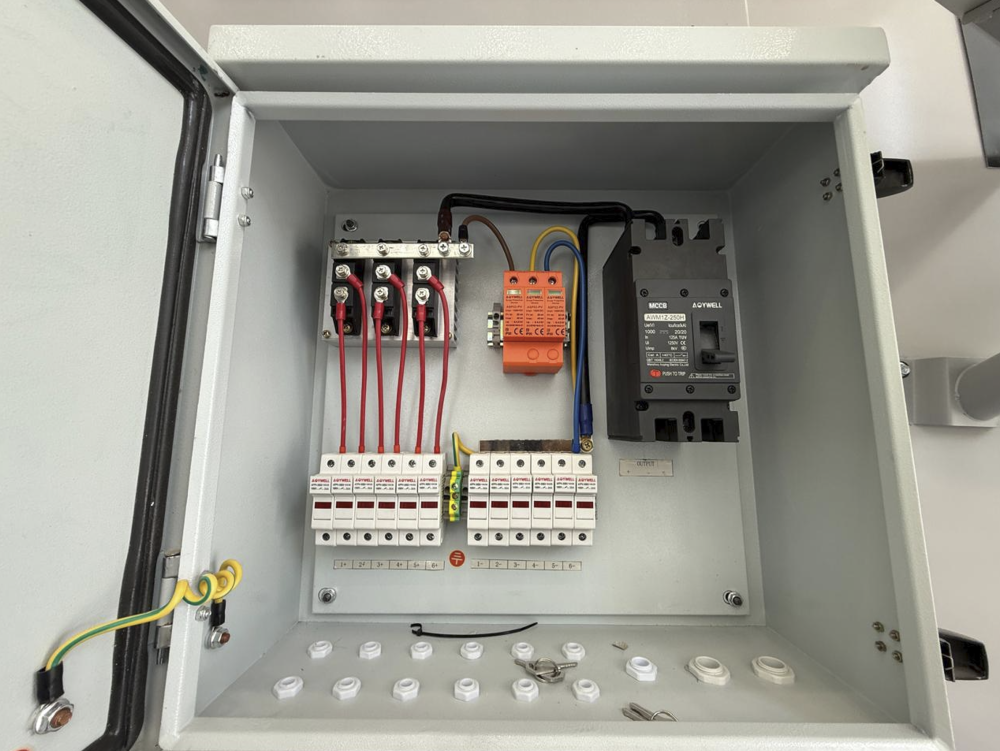

صندوق التجميع DC (DC Combiner Box) هو المكون الرئيسي الظاهر في الصورة.
- متعدد الوظائف: يمكن استخدام صندوق التجميع الكهروضوئي على نظام توليد الطاقة الشمسية المتصلة أو خارج الشبكة. وهذا يجعل نظام الألواح الشمسية الخاص بك يعمل بشكل موثوق وآمن.
- سهل التركيب: صندوق قاطع الدائرة هذا المزود بمشبك تثبيت قابل للتطبيق على أي سطح تقليدي، متوافق مع أي علامة تجارية للألواح الشمسية، مع موصل شمسي وقفل أمان بكلمة مرور للأداة.
- نطاق الاستخدام: صندوق التجميع هذا هو المعدات المثالية للتركيب والاستخدام في الهواء الطلق، وهو مناسب للنظام الشمسي ار في، 12 فولت، 24 فولت، 36 فولت، 48 فولت تيار مستمر، الطاقة الشمسية الكهروضوئية وما إلى ذلك.
شرح صندوق التجميع DC:
- الوظيفة الأساسية:
- يجمع التيارات المستمرة (DC) من عدة سلاسل (strings) من الألواح الشمسية الكهروضوئية (PV) في تيار واحد أكبر يتم إرساله إلى العاكس (inverter).
- المكونات الرئيسية:
- يحتوي عادةً على صمامات DC (DC Fuses)، وقواطع دوائر DC (DC Breakers)، وأجهزة حماية من زيادة التيار (Surge Protection Devices - SPD) لحماية النظام من الصواعق وارتفاعات الجهد.
- الحماية والاعتمادية:
- يوفر حماية للنظام الكهروضوئي ويضمن التشغيل الآمن، وغالبًا ما يتميز بتصنيف IP65 لمقاومة الماء والغبار والأشعة فوق البنفسجية.
- يستخدم بشكل شائع في محطات الطاقة الشمسية لتبسيط الأسلاك وتسهيل الصيانة والمراقبة
مصمم وفقاً لمعايير الحماية فئة IP65، مما جعله مقاوم للماء والغبار والصدأ والحماية من الشمس، وبالتالي فهو مثاليًا للتركيب والاستخدام في الهواء الطلق.
يمكن الوصول إلى مصفوفات الألواح الشمسية المتعددة في وقت واحد.
يمكن أن يصل الحد الأقصى من جهد اللاحمل لكل مجموعة متصلة إلى DC1000V.
مع التحكم في الحماية المتعددة، تم تجهيز المحطات الموجبة والسالبة لكل دائرة بصمامات تيار مستمر عالية الجهد (الحد الأقصى للتيار هو 20 أمبير)، ويمكن أن تصل قيمة جهد تحملها إلى DC1000V.
تم تزويده بنظام حماية ضد الصواعق على التوالي بين القطب الموجب والأرضي، والقطب السالب والأرضي، والقطب الموجب والقطب السالب، كما تجدر الإشارة إلى أنه يتم اختيار وحدة الحماية من ماركات تجارية متميزة.
تم تزويد طرف خرج التيار المستمر المدمج بقاطع دائرة تيار مستمر متقطع، والذي يتم اختياره من ماركات مرموقة.
