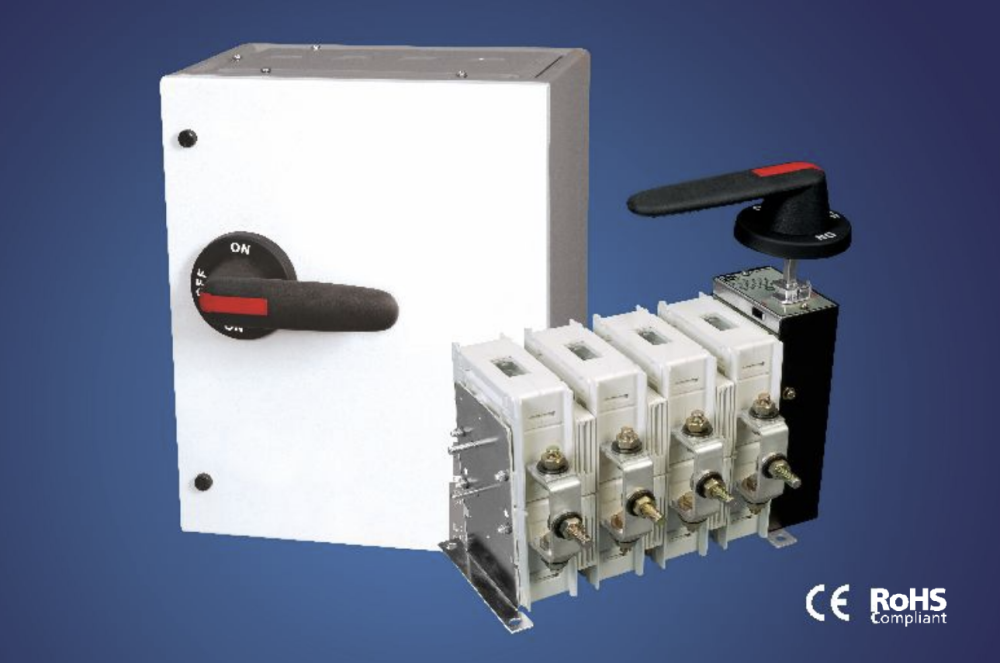

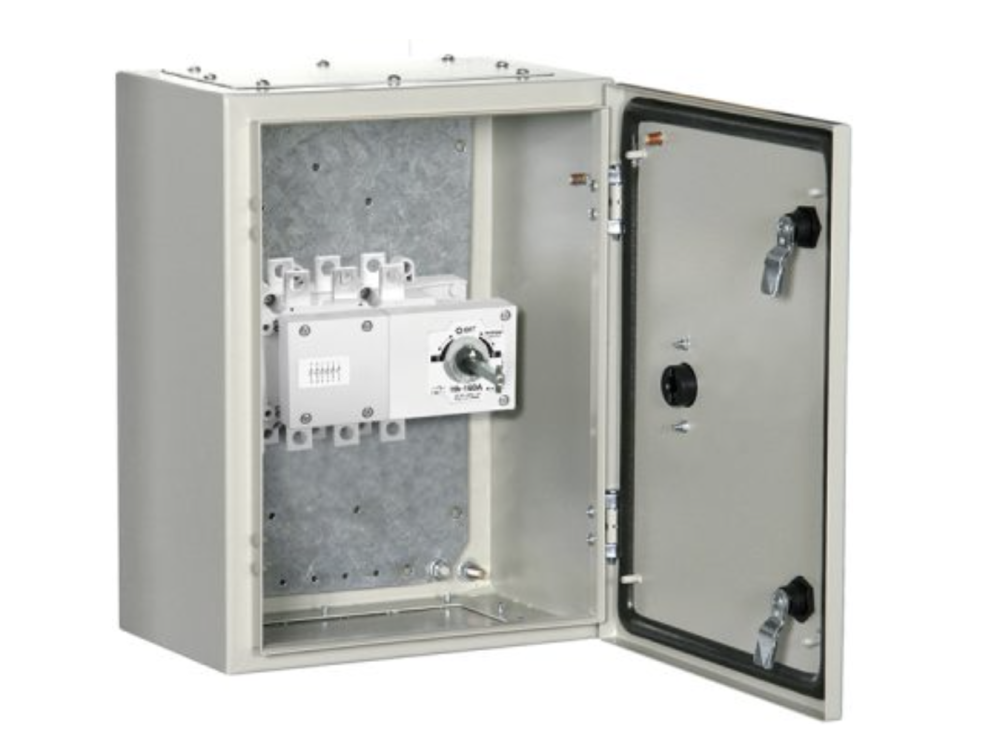

تتوفر مفاتيح التحويل تحت الحمل بقدرات 200 أمبير، بنوعين: ثلاثي الأقطاب (3P) وثلاثي الأقطاب مع محايد (3P+N)، في علبة معدنية (IP55 أو IP65)، مع إمكانية التشغيل اليدوي. وتشمل هذه المفاتيح نوعين: مفتاح تحويل صغير الحجم ومفتاح تحويل عادي.
مفتاح التحويل تحت الحمل 200 أمبير
هو مفتاح تحويل صناعي. يسمح بنقل الطاقة يدويًا أو آليًا بأمان بين مصدرين (مثل شبكة الكهرباء الرئيسية ومولد احتياطي) دون انقطاع الدائرة. الميزات الرئيسية: التيار المقنن: 200 أمبير.
التكوينات: متوفر بثلاثة أقطاب، وأربعة أقطاب (ثلاثة أقطاب + محايد)، وثلاثة أقطاب + محايد قابل للتحويل.
آلية التحويل: آلية تثبيت سريعة التوصيل والفصل لتبديل سريع للتلامس وإخماد القوس الكهربائي بسرعة عالية. السلامة والحماية: يتميز بمحايد متطور قابل للتحويل (توصيل مبكر، فصل متأخر) لمنع زيادة الجهد العرضية. قابل للقفل في وضع الإيقاف، ويتضمن خاصية تعشيق الباب.
البيئة: مصمم للعمل في الظروف الاستوائية أو القطبية القاسية والبيئات الصناعية شديدة التلوث. التشغيل الآلي:
يمكن ترقيته بمجموعة تشغيل آلي للتحكم الآلي في التبديل. توصيلات الأسلاك النموذجية:
الأطراف العلوية: متصلة بمصدر الطاقة الرئيسي. الأطراف السفلية (يمين/احتياطي):
متصلة بمصدر الطاقة الثانوي (مثل المولد). الأطراف السفلية (يسار/حمل):
متصلة بلوحة التوزيع الرئيسية أو حمل المنزل/المنشأة.
المواصفات الفنية الأساسية: التيار المقنن 200 أمبير (حتى 400 فولت تيار متردد / 500 فولت تيار متردد)
الأقطاب: متوفرة بتكوينات 3 أقطاب أو 3 أقطاب + محايد (محايد قابل للتحويل)
فئة الاستخدام: AC23A (200 أمبير عند 400 فولت)
العمليات الميكانيكية: حتى 20000 دورة تحمل قصر الدائرة : 12 كيلو أمبير (ثانية واحدة)
أوضاع التبديل: I - 0 - II (مع وضع إيقاف التشغيل)
