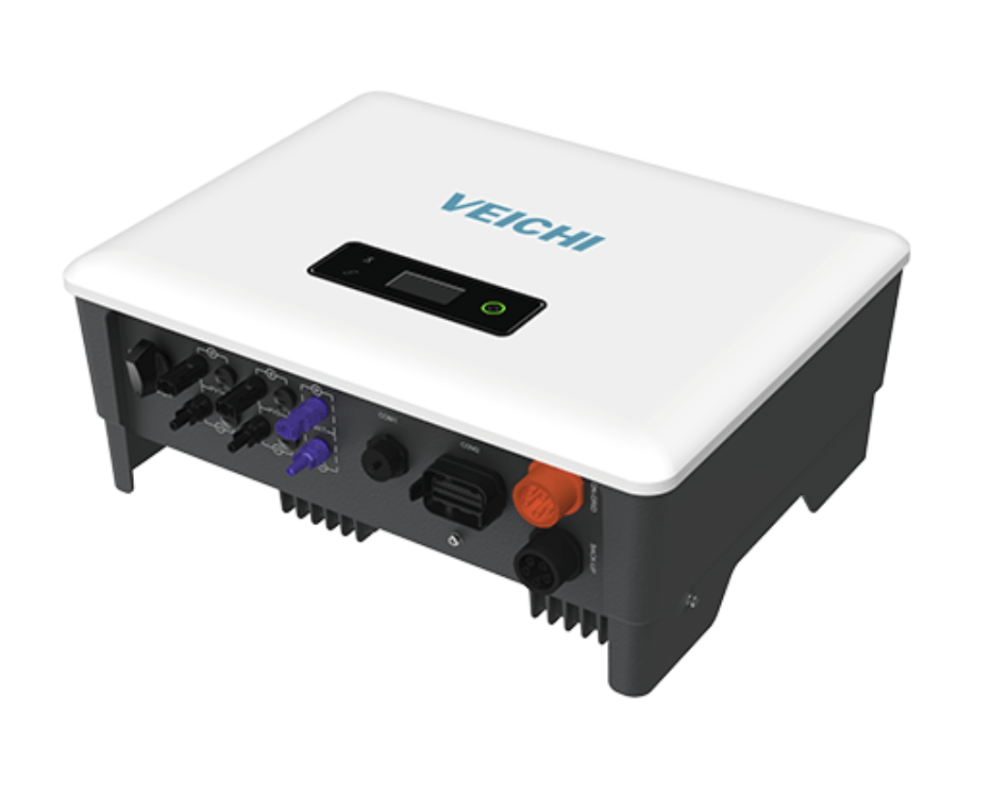

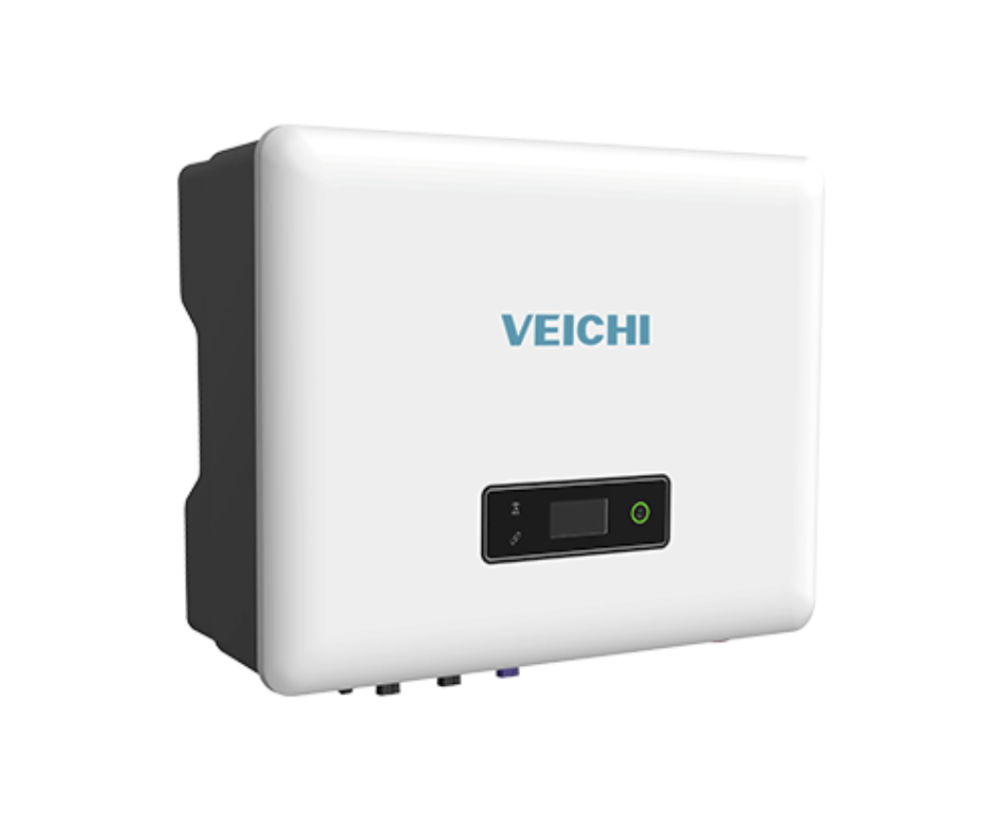

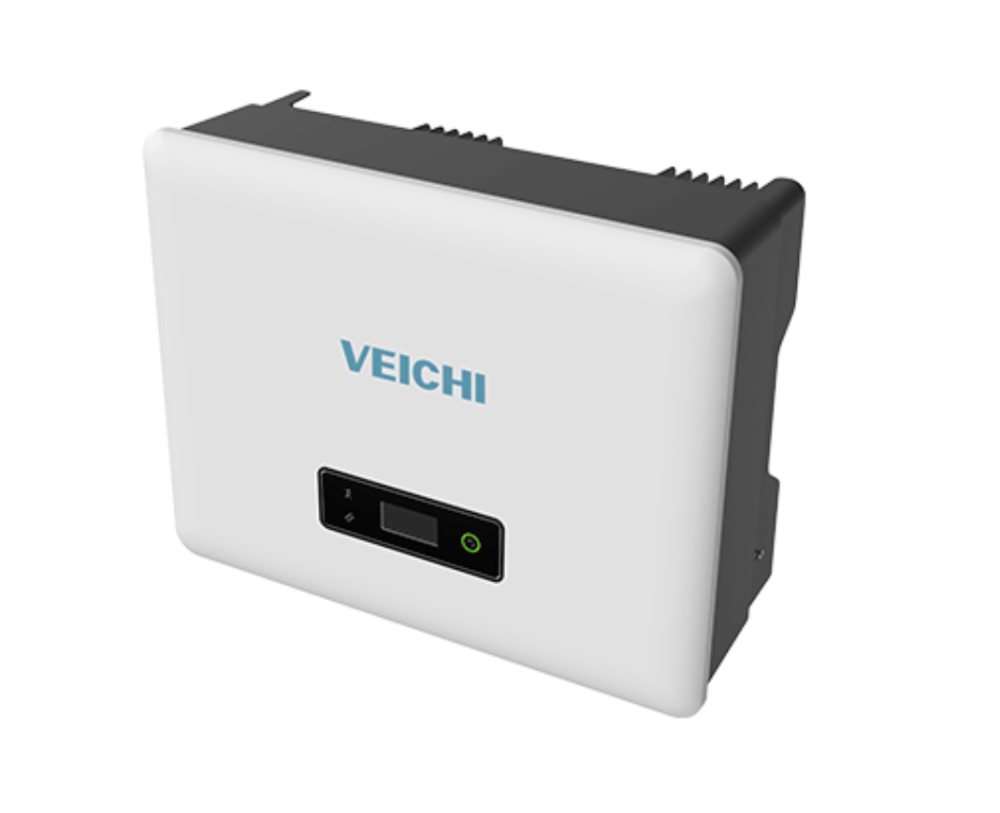

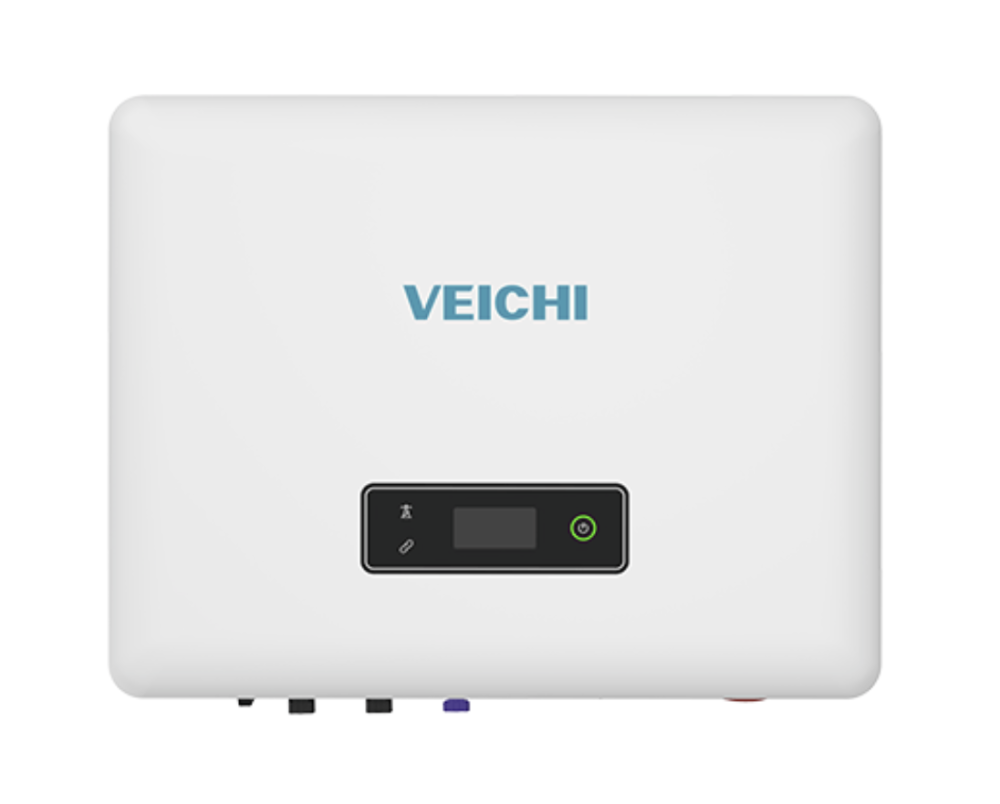

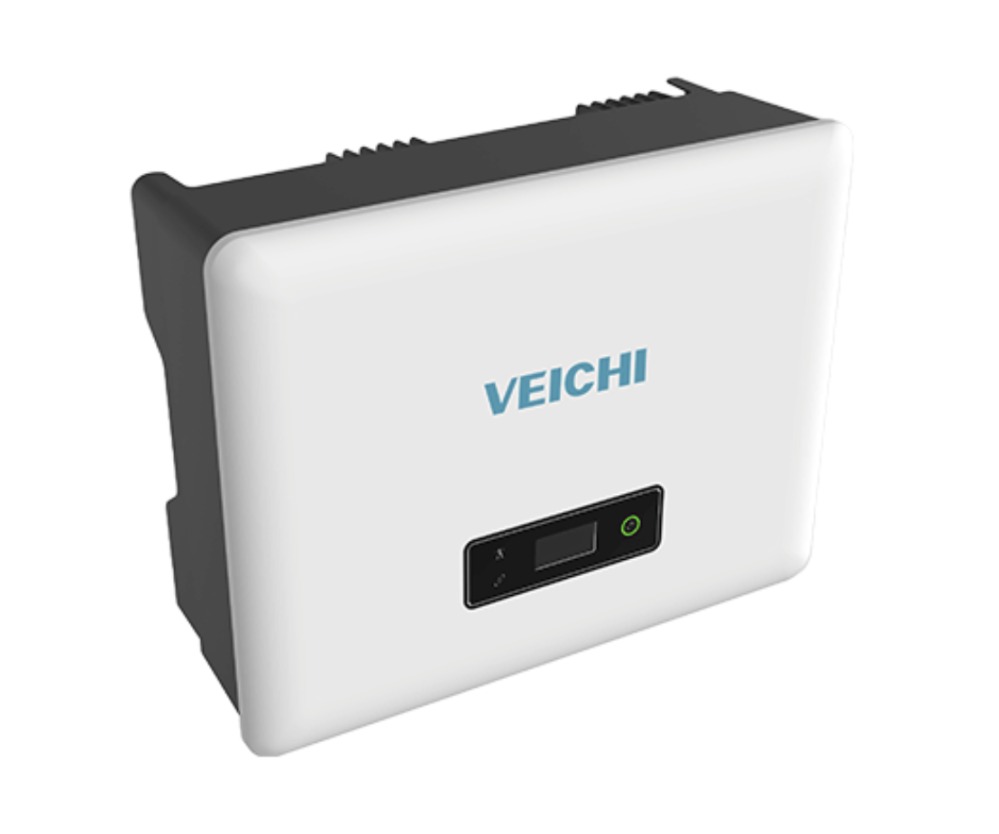

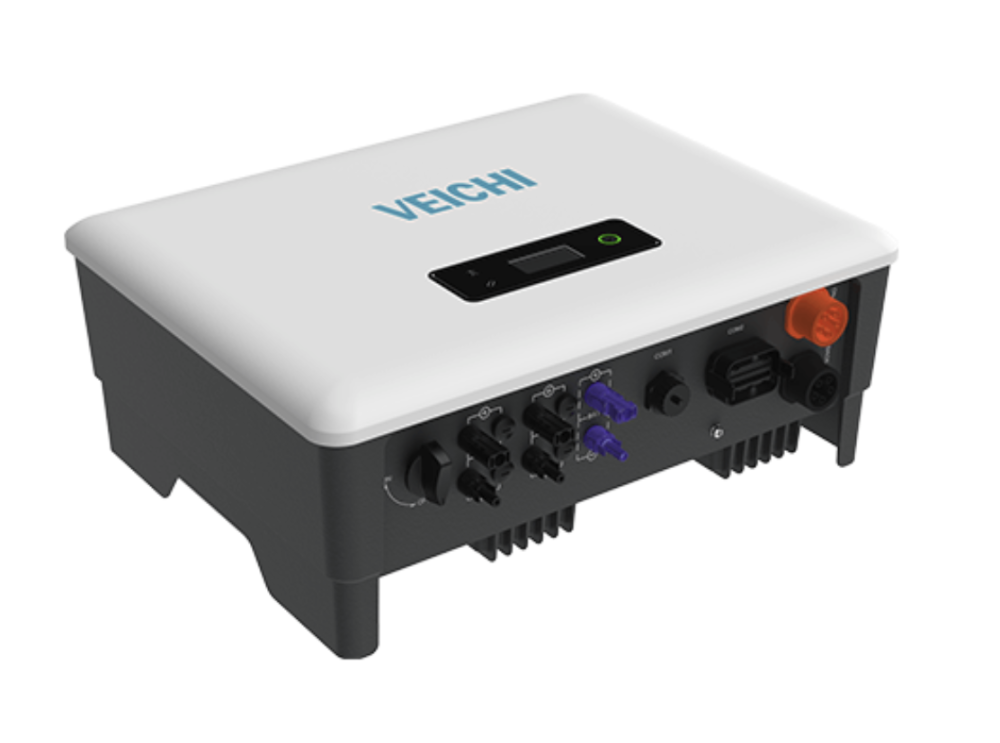

نظرة عامة على محول الطاقة الشمسية الهجين من سلسلة VHT بقدرة 20 كيلووات

مُحَوِّل الطاقة الشمسية الهجين من سلسلة VHT بقدرة 20 كيلووات مناسب لنظام تخزين الطاقة الشمسية المنزلية. يتم تخزين الطاقة المستمرة التي تولدها الألواح الشمسية في البطارية عبر المحول. عندما تكون الكهرباء مطلوبة، يتم تزويدها أولاً من الألواح الشمسية. إذا كانت شدة الضوء لا تدعم تشغيل الألواح الشمسية، سيقوم المحول بتحويل الطاقة المستمرة من البطارية إلى طاقة أحادية الطور لتشغيل الأحمال المنزلية. إذا كانت طاقة البطارية غير كافية، يمكن التبديل بسرعة إلى الشبكة الكهربائية لتوفير الطاقة.

يتميز محول الطاقة الشمسية الهجين من سلسلة VHT بقدرة 20 كيلووات بشاشة LCD ملونة ووظائف تواصل متعددة. يمكن تشغيله عن بُعد عبر تطبيق الهاتف المحمول، مما يوفر سهولة وسرعة في الاستخدام. يمكنه إخراج موجة جيبية نقية، ويعمل بثبات وموثوقية. تصميم المروحة القابلة للتبديل يتيح للعملاء الحفاظ على السلامة والراحة.

مزيد من الطاقة والتخزين

كفاءة طاقة عالية لتعزيز العائد على الاستثمار
تيار دخل DC كبير ليتوافق مع وحدات PV المثالية
تيار شحن/تفريغ ذو قدرة كبيرة لدورات طاقة سريعة

الاستهلاك الأمثل والطاقة الاحتياطية

قدرة إخراج غير متوازنة لتحسين الطاقة بشكل استراتيجي
التحميل الزائد المستمر للطاقة المتناوبة لتلبية متطلبات الأحمال الشديدة
التبديل بمستوى UPS لضمان تشغيل الأحمال غير المنقطعة

تصميم سهل و تركيب

نطاق واسع من جهد البطارية لتخصيص سعة التخزين
تمكين التشغيل المتوازي لكل من الحلول على الشبكة وخارج الشبكة
محطات توصيل وتشغيل سهلة الأسلاك والتركيب

تشغيل وصيانة ذكية

ضوء مؤشر ذكي لعرض حالة الطاقة بوضوح وتنبيهات الإنذار
شاشة OLED وتطبيق لإدارة البيانات بشكل فعال
نظام إدارة الطاقة من VEICHI للتحكم الذكي عبر التطبيق والموقع الإلكتروني

تطبيقات محول الطاقة الشمسية الهجين من سلسلة VHT بقدرة 20 كيلووات

التطبيقات: يُستخدم محول الطاقة الشمسية الهجين من سلسلة VHT بقدرة 20 كيلووات على نطاق واسع في نظام تخزين الطاقة للمنازل والمناطق التي تعاني من نقص في الطاقة.

المواصفات

إدخال الطاقة الشمسية

الحد الأقصى الموصى به للطاقة الداخلة (kW): 30.0

جهد بدء التشغيل (V): 135

الحد الأقصى لجهد الإدخال المستمر*(V): 1000*

جهد الإدخال المستمر المتعلق (V): 620

نطاق جهد MPPT*(V): 200-950*

عدد متتبعات MPP: 2

عدد مدخلات DC لكل MPPT: 2/2

الحد الأقصى للتيار الداخل (A): 30/30

الحد الأقصى لتيار القصر (A): 40/40

جانب الشبكة

القدرة الخارجة المتعلقة (kW): 20.0

الحد الأقصى للطاقة الظاهرة الخارجة (kVA): 22.0

الحد الأقصى للطاقة الظاهرة الداخلة**(kVA): 30.0

الحد الأقصى للطاقة الشحن للبطارية (kW): 20.0

الجهد المتناوب المقدّر: 3L/N/PE;220/380V;/230/400V;240/415V

التردد المتناوب المقدّر (Hz): 50/60

الحد الأقصى للتيار الخارجي (A): 33.5

عامل القدرة: 0.8 متقدم...0.8 متأخر

الحد الأقصى للتشويه التوافقي الكلي: ＜3%@القدرة الخارجة المقدرة

DCI: ＜0.5%ln

جانب الاحتياطي

القدرة الخارجة المقدرة (kW): 20.0

الحد الأقصى للطاقة الظاهرة الخارجة (kVA): 22.0

الحد الأقصى للتيار الخارجي (A): 33.5

وقت التبديل لـ UPS: ＜10ms

الجهد الخارجي المقدّر: 3L/N/PE;220/380V;/230/400V;240/415V

التردد الخارجي المقدّر (Hz): 50/60

تشويه التردد الفولتية: ＜3%@التحميل الخطي

جانب البطارية

نوع البطارية: بطارية ليثيوم (مع BMS)

نطاق جهد البطارية (V): 135-750

الحد الأقصى لتيار الشحن/التفريغ (A): 40/40

الكفاءة

الحد الأقصى للكفاءة: 98.4%

الكفاءة الأوروبية: 97.5%

أقصى استفادة من الطاقة:

تحسين الاستهلاك الذاتي: مخرجات غير متوازنة بنسبة 110% لتعزيز كفاءة الاستهلاك.
كفاءة نقل الطاقة: تيار شحن وتفريغ يصل إلى 100 أمبير لنقل الطاقة بكفاءة عالية.
تحمل الأحمال الزائدة: مخرجات مستمرة بنسبة 110% من التيار المتردد (AC) للتعامل مع الأحمال المفاجئة.
بدء تشغيل مبكر: يبدأ العمل عند جهد منخفض (135 فولت) لزيادة ساعات توليد الطاقة يومياً.

ديناميكية الطاقة الذكية:

أوضاع عمل متعددة: خمسة أوضاع تشغيل لتناسب الاستخدامات المتنوعة.
تحكم دقيق: ست فترات زمنية لجدولة عمليات الشحن والتفريغ لتحسين التحكم.
إدارة مركزية: نظام ذكي لإدارة الطاقة بكفاءة عالية.
دعم المولدات: يدعم ربط مولدات الديزل كمصدر طاقة بديل متنوع.

هندسة التعدد والاعتمادية:

ربط متوازي: يدعم ربط حتى 10 أجهزة بالتوازي للعمل مع الشبكة، و4 أجهزة للعمل خارج الشبكة (Off-grid).
نسخ احتياطي قوي: قدرة قصوى للنسخ الاحتياطي بنسبة 120% لمدة 60 ثانية للتعامل مع الأحمال الزائدة.
حماية عالية: معيار IP65 للحماية، مما يجعله مناسباً للتركيب الداخلي والخارجي.

يتضمن الجهاز أنظمة حماية متكاملة تشمل:
