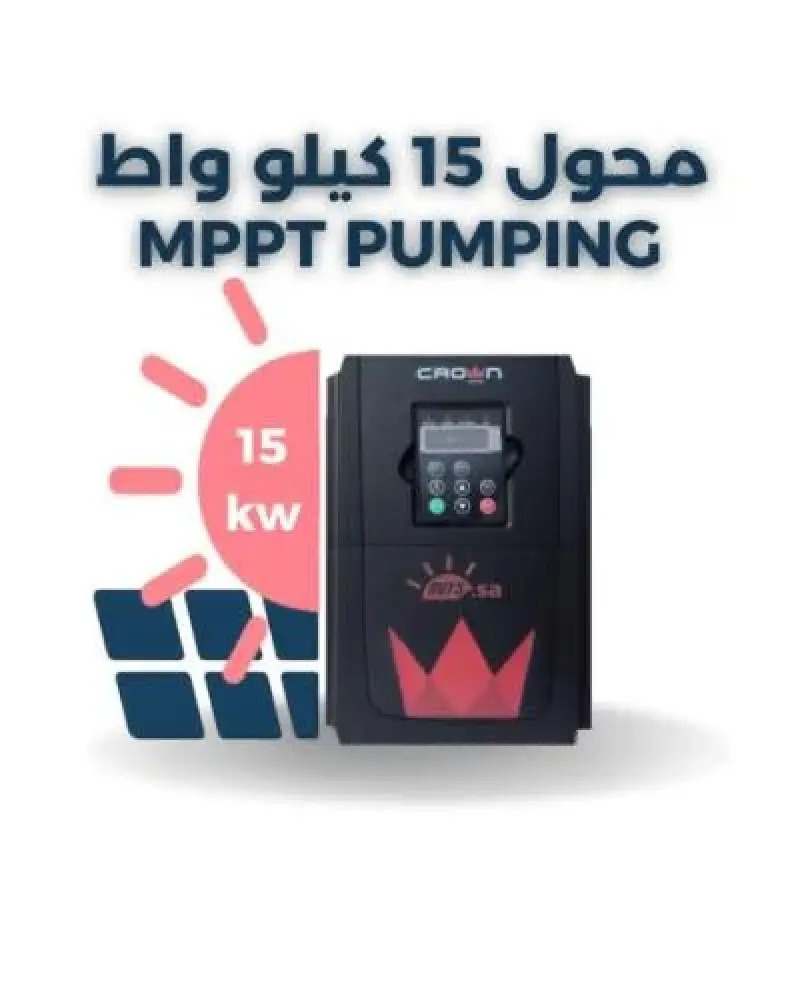

انفرتر مضخة شمسية 15 كيلوواط AGS موديل HC10-15G-4T

1. المواصفات الكهربائية وطاقة الدخل/الخرج

• الموديل الكودي: HC10-15G-4T
• القدرة الإسمية: 15 kW (يُشغّل مضخة غاطسة أو سطحية حتى 20 حصان HP).
• تيار المخرج الإسمي: حوالي 32 أمبير (A).
• نوع فئة الإدخال (4T): Three-phase 380V/400V (ثلاثي الطور / 3 فاز).
• نطاق فولتية الدخل المتردد (AC): 380V/400V/415V (بنسبة سماحية مرنة من $-15\%$ إلى $+20\%$).
• أقصى فولتية تيار مستمر للألواح: يصل إلى 800V DC كحد أقصى مسموح به (Voc).
• النطاق المثالي للـ MPPT: يعمل بأعلى كفاءة استقرار عندما يتراوح جهد الألواح تحت الحمل بين 500V إلى 700V DC.
• تردد المخرج: متغير من 0 إلى 50/60 هرتز للتحكم الديناميكي في سرعة دوران المضخة.

2. خصائص تحكم المحرك والأداء

• نوع المحركات المدعومة: محركات الحث ثلاثية الطور (3-Phase Asynchronous AC) للمضخات الغاطسة والسطحية.
• طرق التحكم بالسرعة: التحكم بنسبة الجهد للتردد (V/F Control)، والتحكم الاتجاهي بدون مستشعر (SVC).
• عزم البدء: يعطي 150% من عزم الدوران عند تردد منخفض جداً 0.5Hz، لضمان رفع المياه وتدوير المضخات الثقيلة ضد ضغط عمود الماء في الآبار العميقة.

3. الوظائف الذكية وحماية المضخات

• كفاءة الـ MPPT: تتبع ديناميكي مستمر لنقطة الطاقة القصوى بكفاءة تتجاوز 99% للتكيف الفوري مع السحب العابرة وتغير الإضاءة.
• الحماية من التشغيل الجاف: مراقبة برمجية ذكية تفصل الإنفرتر تلقائياً فور انخفاض تيار السحب (Under-current) عند خلو البئر من الماء لحماية الموتور من الاحتراق.
• التبديل المزدوج الذكي: يدعم التحويل التلقائي أو اليدوي بين طاقة الألواح الشمسية (DC) والكهرباء العمومية أو المولد (AC) لتشغيل المضخة ليلاً أو في حالات الطوارئ.
• حماية المطرقة المائية: خاصية التباطؤ التدريجي والآمن للمحرك عند إيقاف التشغيل، مما يحمي خطوط المواسير وعنفات المضخة من الصدمات المرتدة.
• مقاومة التشويش لمسافات طويلة: يدعم كابلات المضخات الطويلة داخل الآبار العميقة (تصل إلى 200 متر) مع الحفاظ على استقرار الإشارة وحماية الدوائر الداخلية.

4. منافذ التحكم والتوصيل (I/O)

• المداخل الرقمية: يحتوي على 5 منافذ إدخال رقمية لربط حساسات الجفاف، وعوامات الخزانات، ونقاط الإيقاف الطارئ.
• المداخل التناظرية: منفذ إدخال تناظري (AI) يدعم إشارات الجهد (0-10V) أو التيار (0-20mA) لربط حساسات الضغط (Transducers)، بالإضافة إلى مقاومة متغير مدمجة في الشاشة للتحكم اليدوي.
• مخارج الطاقة للحساسات: مخرج مدمج بجهد 10Vdc وجهد 24Vdc لتغذية الحساسات الخارجية مباشرة من الإنفرتر دون مصدر خارجي.
