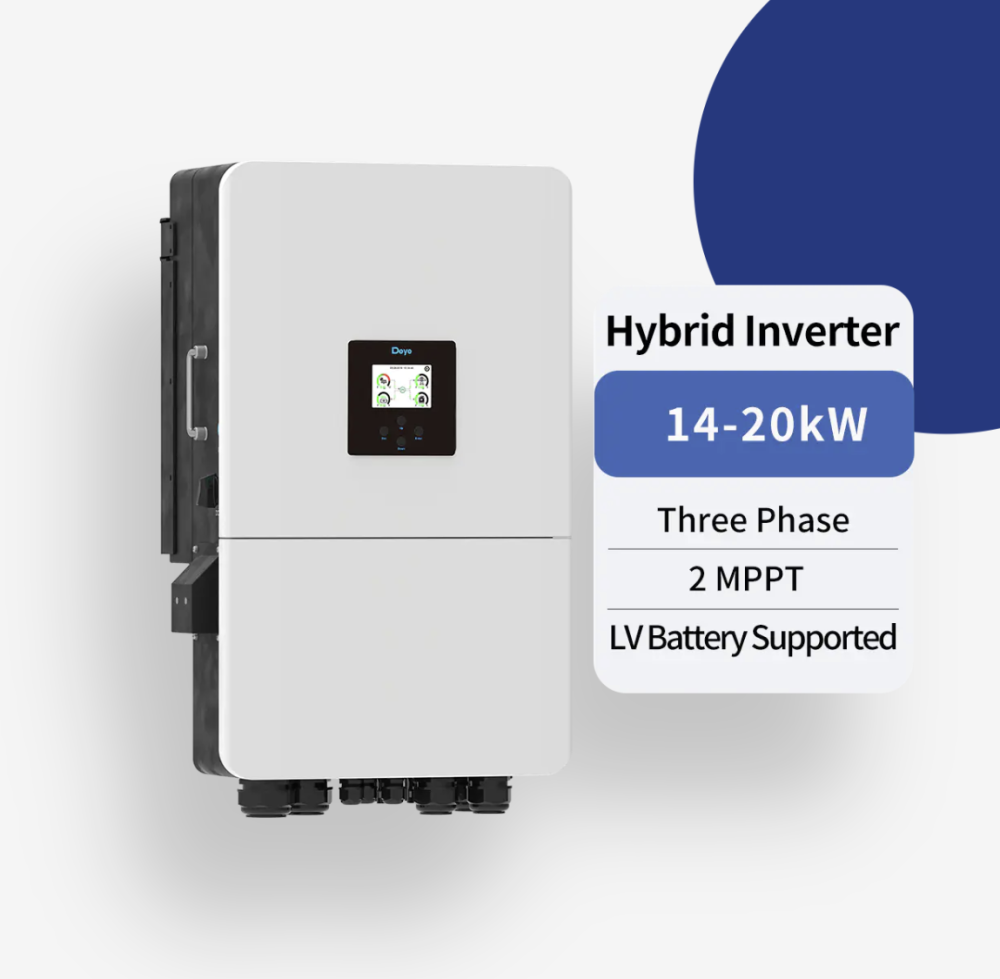

🔷 إنفرتر هجين ثلاثي الطور (Three Phase Hybrid Inverter)
📌 الموديلات:
- SUN-20K-SG05LP3-EU-SM2
⭐ أهم المميزات:
- أقصى تيار شحن/تفريغ: 350 أمبير
- يدعم الشحن من مولد ديزل
- توصيل حتى 10 أجهزة على التوازي
- يدعم توصيل بطاريات متعددة
- يعمل مع الأنظمة القديمة (AC Coupling)
- 6 فترات زمنية للشحن والتفريغ
- يعمل على بطارية 48 فولت منخفضة الجهد
- تصميم بعزل محول (Transformer Isolation)
- يدعم عدم توازن الأحمال 100% (كل فازة لوحدها)
- يمكن لكل فازة إخراج حتى 50% من القدرة الكلية
🔋 بيانات البطارية:
- النوع: ليثيوم أو رصاص
- الجهد: 40 – 60 فولت
- يدعم BMS (إدارة البطارية)
- عدد مداخل البطارية: 1
أقصى تيار:
- الشحن: حتى 350 أمبير
- التفريغ: حتى 350 أمبير
☀️ بيانات الألواح الشمسية (PV):
- أقصى قدرة للألواح:
- 16 كيلو: 24000 وات
- 20 كيلو: 30000 وات
- أقصى جهد: 800 فولت
- جهد بدء التشغيل: 160 فولت
- نطاق MPPT: 160 – 650 فولت
- الجهد الاسمي: 550 فولت
⚡ بيانات الخرج (AC):
- الجهد:
- 220/380 فولت
- 230/400 فولت
- التوصيل: 3 فاز + نيوترال + أرضي
القدرة:
- 20 كيلو: 20000 وات
القدرة الظاهرية:
- تصل حتى 22000 VA
التيار:
- يصل حتى 70 أمبير
⚙️ الأداء والكفاءة:
- أقصى كفاءة: 97.6%
- الكفاءة الأوروبية: 97%
- كفاءة MPPT: أكثر من 99%
- التشويه التوافقي: أقل من 3%
🛡️ الحماية:
- حماية من:
- عكس القطبية DC
- زيادة التيار
- زيادة الجهد
- القصر
- الحرارة
- مراقبة:
- العزل
- التسريب الأرضي
- الشبكة
- حماية ضد:
- التشغيل الجزيري (Anti-islanding)
- زيادة الجهد المفاجئة (Surge Protection TYPE II)
🌡️ ظروف التشغيل:
- درجة الحرارة: -40 إلى +60 درجة
- الرطوبة: 0% إلى 100%
- أقصى ارتفاع: 3000 متر
- الضوضاء: أقل من 60 ديسيبل
📦 بيانات عامة:
- الأبعاد: 456 × 750 × 268.5 مم
- الوزن: 57 كجم
- التبريد: هواء ذكي
- الحماية: IP65
- الضمان: 5 إلى 10 سنوات
🔌 الاتصالات:
- المراقبة:
- WiFi / Bluetooth / GPRS / 4G / LAN
- واجهات:
- RS485 / RS232 / CAN
🔑 ملاحظة مهمة جداً:
ده إنفرتر 3 فاز
👉 مناسب لـ:
- مصانع
- مزارع كبيرة
- ورش تقيلة
- أحمال فيها مواتير كبيرة
🔷 أولاً: يعني إيه 3 فاز؟
ده أهم فرق 👇
- بدل سلك واحد (فازة واحدة)
- عندك 3 فازات (R / S / T)
👉 ده بيخليه مناسب لـ:
- مواتير كبيرة
- طلمبات
- معدات تقيلة
- مصانع وورش
⚡ فكرة شغله (ببساطة جداً)
الجهاز بيشتغل من 4 مصادر:
- ☀️ الشمس
- 🔋 البطارية
- 🔌 الشبكة
- ⛽ مولد ديزل
السيناريو الطبيعي:
- الصبح: الشمس تشغل + تشحن البطارية
- بالليل: البطارية تشغل
- لو الحمل عالي: يسحب من الشبكة
- لو مفيش شبكة: يشتغل أوف جريد
🔋 البطارية (نقطة القوة)
- يعمل على 48 فولت
- يدعم:
- ليثيوم (أفضل)
- رصاص
⚠️ أهم حاجة:
تيار 350 أمبير 🔥
👉 ده معناه:
- شحن سريع جداً
- لازم بطارية قوية (يفضل ليثيوم)
☀️ الألواح الشمسية
لموديل 20 كيلو:
- يستحمل 28000 وات ألواح
👉 يعني:
- تقدر تركب حوالي 45–50 لوح (حسب قدرة اللوح)
الجهد:
- يشتغل من 160 فولت
- أفضل شغل بين 160–650 فولت
👉 لازم توصيل الألواح توالي (String)
⚡ القدرة (تشغيل الأحمال)
20 كيلو = يشغل:
- مصنع صغير
- مزرعة كاملة
- 3–4 تكييفات + مواتير
- معدات تقيلة
🔁 ميزة جامدة جداً (عدم توازن الأحمال)
👉 الجهاز يسمح إن:
كل فازة تاخد حمل مختلف
مثال:
- فازة فيها موتور كبير
- فازة فيها لمبات
- فازة فاضية
✔ عادي جداً يشتغل بدون مشاكل
🔌 يشتغل بكل الأنظمة
- ✔ مع الشبكة (On-grid)
- ✔ بدون شبكة (Off-grid)
- ✔ هجين (Hybrid)
👉 التحويل أوتوماتيك
🔗 التوازي
تقدر تركب لحد 10 أجهزة مع بعض
👉 يعني تعمل محطة كبيرة جداً
🧠 التحكم الذكي
فيه 6 أوقات:
مثلاً:
- تشحن من الشمس
- تشحن من الشبكة بالليل
- تستخدم البطارية وقت الذروة
👉 يوفر فلوس كهرباء
🛡️ الأمان
فيه كل الحمايات:
- قفلة
- حرارة
- جهد عالي
- تسريب أرضي
👉 مناسب شغل تقيل بدون قلق
🌧️ التركيب
- IP65 → ينفع بره
- يستحمل حر وشمس ومطر
🎯 الخلاصة:
ده جهاز:
✔ صناعي قوي
✔ يشغل أحمال كبيرة
✔ مرن جداً (شمس + شبكة + بطارية + مولد)
✔ ممتاز للمشاريع الكبيرة
💡 نصيحتي لك:
لو هتركبه:
- استخدم بطاريات ليثيوم
- وزع الأحمال على الفازات صح
- خلي فني يظبط الإعدادات
لو عايز أعمل لك:
✔ تصميم نظام كامل
✔ حساب عدد الألواح
✔ تحديد البطارية المناسبة
